ガイド波

パイプライン腐食検査システム

Focus+

管状構造物の腐食検査

Focus +は1つの設置場所から広い範囲のパイプラインを検査可能です。 ガイド波を使用したこのパルスエコー法では、音がパイプの軸方向に沿って伝わり、腐食を検出しながら従来の手段がカバーしていないアクセスできない領域まで検査していきます。 1回のテストでこのような広範囲の表面積をカバーできる検査方法は他にありません。

Focus +™は音響エネルギーをパイプの特定の領域に集中させることで特定の距離の円周方向の腐食の分布を測定するという機能を追加しながら、従来のスクリーニング技術のすべての利点を提供する最初の商用製品です。 これはパイプにアクセスできない場合に特に価値があり、検査官はさらなる行動の必要性についてより多くの情報に基づいた決定を下すことが可能になります。

gwut-buried-pipe-inspection
利点
  • 縦波およびねじれ波による包括的な検査の提供
  • 1つの場所から最大350m(1149フィート)を検査
  • 過度の保温材除去コストを節約
  • クランプやスリーブや埋設部などの領域を含む100%検査
  • 他のNDT技術では届かないアクセスできない領域の検査
アプリケーション
  • 保温材下の腐食
  • 埋設パイプライン
  • 350°Cまでの高温
  • 川と道路の交差点
  • 沖合部ケーソンの検査
  • 保温材下のタンク脚部

プローブ

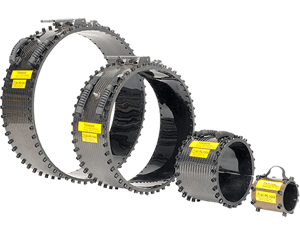

ガイド波トランスデューサー用カラー

カラーにはねじれ波モードと縦波モードを生成するMulti-Mode™および5リングねじれモジュールが組み込まれており、オペレーターがより多くの情報に基づいて判断できるようにします。
