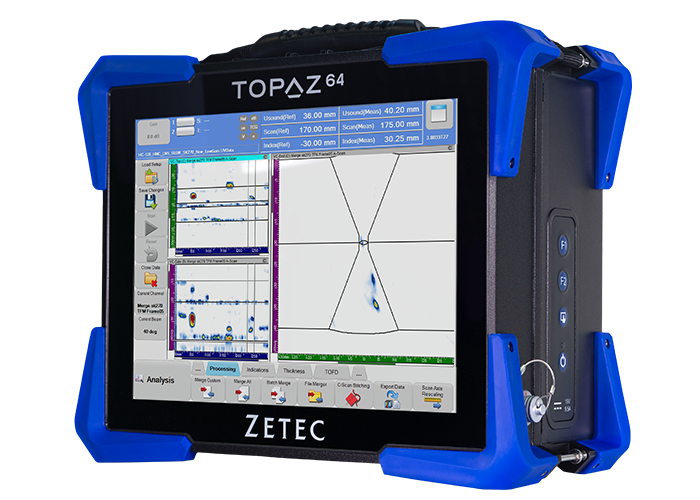

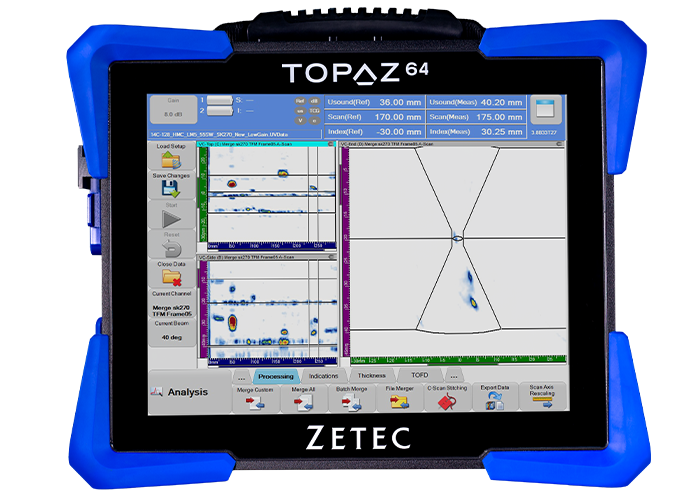

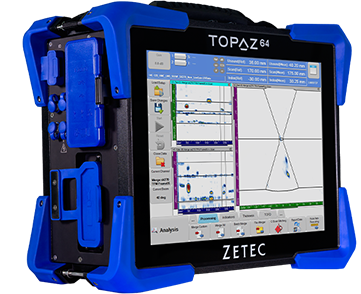

TOPAZ64
トータル・フォーカシング・メソッド搭載、
最も洗練されたフェーズドアレイ超音波探傷システム
ライブ FMC/TFM 搭載、ロウA-Scanデータ収録機能をサポート
詳細情報
特徴
- フェーズドアレイチャンネル最大64/128PR、従来UT×2（200V）
- FMC、PWI 同時送信数64素子
- リアルタイム高分解能TFM
- 32 CH・64 CH フェーズドアレイ超音波探傷試験手順に準拠した検査
- Time of Flight Diffraction (TOFD) 検査
- スキャナを利用したFMCデータ収録オプション
- 12.1インチ高分解能マルチタッチディスプレイ
- 最大繰り返しパルス周波数 <40kHz
適用事例
- 厚鋼溶接部の規格に準拠した検査

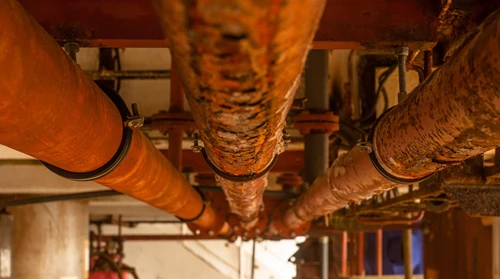

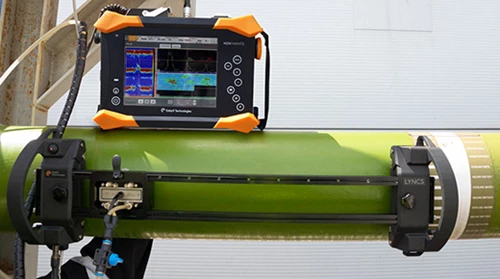

- 腐食マッピング
- 複合材検査
- 複雑形状検査
適用事例
- より強力な超音波検査へ。64/128PRフェーズドアレイチャンネル構成および2つの独立した200Vの従来UT用チャンネル。簡単にアップグレードできる共通プラットフォームを採用。
- プレーン・ウェーブ・イメージング（PWI）、TFM、フェーズドアレイ、TOFDを同時に含む、複数の技術を使用した規格に準拠した検査をサポートするマルチグループセットアップ。
- High TFM resolution up to 1M points per frame
- 65kポイントのフレームで最大110Hzの高速TFM速度。
- 新型バイポーラパルサー（150Vpp）により、厚い鋼材に対してより多くのエネルギーを伝搬することを可能に。
- データ管理規定に準拠したロウA-Scanデータの収録により、再検査を要求しない後処理TFMを実行でき、時間とコストを節約。
- 完全密封型の軽量で頑丈なケーシングにより、過酷な環境下でも運用可能。

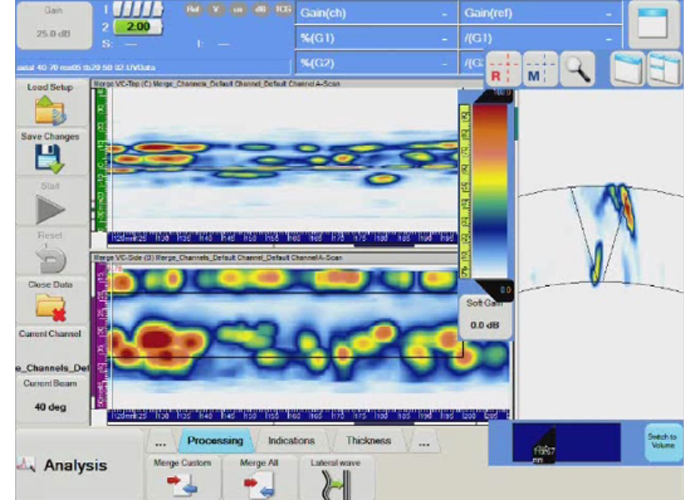

UltraVisionソフトウェアを搭載
TOPAZ64には、強力なソフトウェアが搭載されています。この1つのソフトウェアプラットフォームでZetec UT製品シリーズ全体を利用でき、貴重なトレーニング時間を節約し、新しい水準のシステム間の相乗効果を実現します。次のような強力な機能を利用できます。
- 視覚的なフィードバック機能を備えたフォーカルロウカリキュレータ
- ボルメトリックマージ（CH合成）および計測機能を標準搭載
- インタラクティブ・ガイド（ヘルプ）メニューを装置に搭載
- リアルタイム高分解能TFM
- 収録したエレメンタリA-ScanからTFMを再構築
- 2Dマトリクスアレイ：パルスエコーモード、ピッチ＆キャッチ、マルチプローブ設定
- PCからリモート制御
ソフトウェアのより詳細な情報については、UltraVision Touch のページをご覧ください。
検査業務へ強みをもたらすスマートな機能群

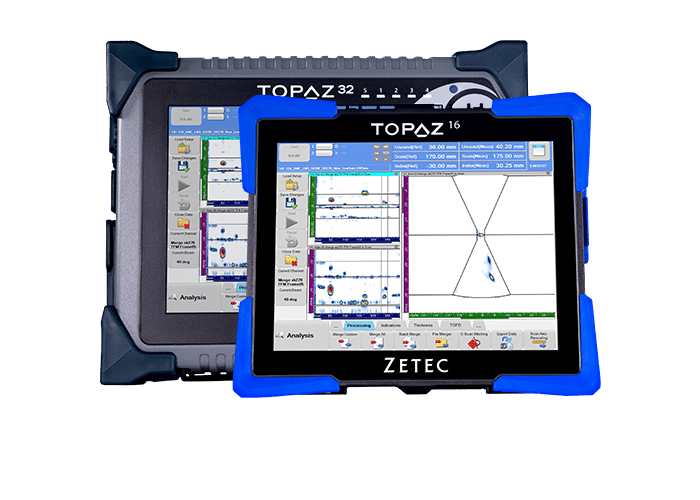

好評のTopazシリーズ
当社の製品ポートフォリオには、他にも高性能ポータブル超音波検査装置を準備しています。
TOPAZ16 は、完全密閉型の頑丈なアルミニウムケーシングを採用したコンパクトで軽量のフェーズドアレイ超音波検査装置です。 TOPAZ16は、16：64または16：128の2つの構成から選択でき、通常UTチャネルを1つ備えます。
限定コンテンツ
ウェビナー： より高度な検査を実現する進んだフォーカシング技術

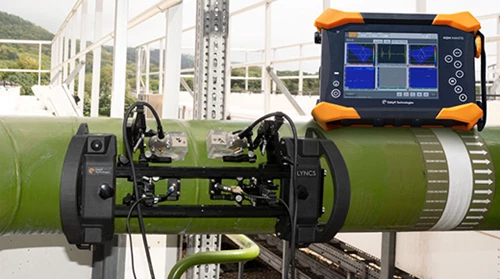

TFMとTOFDを適用した溶接検査
装置仕様
装置本体
278 × 343 × 158 mm
9.1kg
12.1インチ、1024 x 768 ピクセル
密閉型
Yes
256GB SSD
ISO 18563-1 / ISO 22232-1 に準拠
環境仕様
IP65設計
-10℃～45℃
-40℃～70℃
80%以下(結露なきこと)
コネクタ
ZPAC/IPEX
HDMI
イーサネット1000 Base-T、1 x USB 3.0、3 x USB 2.0
フェーズドアレイ
32/128PR; 64/64PR or 64/128PR
2 P/E or 2 P/C
16ビット
4 + 1シンクロゲート（ピーク、クロス、自動クロス）
< 40kHz
1, 2, 4, 8, 16
PA：150Vpp(バイポーラ) / 75V(ユニポーラ) 、UT：200V
フェーズドアレイ0.5 ～ 18 MHz UT 0.5 ～ 25 MHz
デジタル
2GB、FMCロウA-Scanデータは無制限
3 軸 直角位相
アナログ / デジタル（FIR）
デジタル
Yes
YES（Zetec プローブIDチップ）
1024、グループ制限なし
最大100万ポイント
110Hz（65kポイントフレーム分解能）
16,384
